湿式筛网除尘脱硫装置工作原理及技术参数

发布时间:2012-08-14 00:00:00 作 者:大汉机械 浏览次数:

湿式筛网除尘脱硫装置
一、湿式筛网装置的基本结构及原理
    湿式筛网除尘脱硫装置是为适应在6.5~35t/h工业锅炉的除尘脱硫需要而设计的。目前已在抛煤机锅沪(10t/h,20t/h),链条加喷粉炉(20t/h , 30t/h) ,沸腾炉(10t/h, 20t/h)上得到应用。

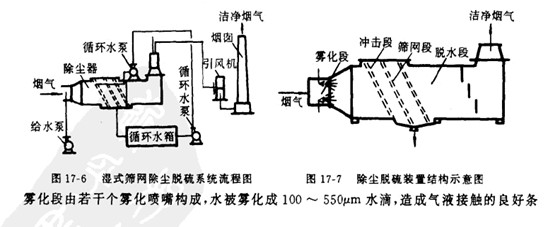

    图17-6提供了工业化装置的系统流程图。除尘脱硫系统由本体和循环回路组成,本体从其结构设备上看可分为四个部分:(1)雾化段,(2)冲击段,(3)筛网段.(4)脱水段(703),如图17-7所示。

筛网
    液气比的大小决定着捕尘体水膜、水滴、网丝、冲击板的捕尘性能。通过模型试验证明,当给水不通风时,筛网上形成一层均匀的水膜,通风后,网上出砚气泡。气泡玻裂、闭合、形成少量的水雾和水滴。网上形不成网整的液膜,气泡也很少。当液气比太大时形不成气泡和水雾,水在网上是层状水流顺网流下,影响效率,增加阻力。通过模型试验找出最佳液气比。
为工业装置提供水循环系统的规模和设备的有关参效见表17-6,煤中钙硫比的大小对脱硫效果有着明显影响,在不加脱硫剂仅利用煤中碱性物质脱硫,本装置可达到40%以上的脱硫率。表17-7是试验中采用代表性的三种煤的灰分中碱性物质的大致含量(730).

筛网

二、湿式筛网除尘脱硫工艺系统的基本特性
    湿式筛网除尘脱硫装置运行时具备以下特色:
    (1)该除尘脱硫装置在阻力为1000Pa的条件下可满足了抛煤机炉、沸腾炉和链条加喷粉炉的除尘要求,其除尘效率高达99%以上,对大于1.1的粉尘捕集效率接近100%,对亚微
米粉尘仍有较高的捕集效率。
    (2)装置内部具有气液充分接触的条件。而具有良好的脱硫功能,在循环水接近中性的条件下,液气比仅为1.0时,脱硫效率可达60%以上。
    (3)装置实现了烟尘和so2的联合处理.可充分利用粉尘和炉渣中的碱性物质作为脱硫
剂,找到了一种资派丰富,价格低廉的脱硫剂。
    (4)和其他的除尘脱硫装置相比,本装置具有投资省、能耗低、运行费用少、设备占地面积小等显茗优点。
